目的

• 优化GPU
• 逆向其他游戏
• 调试Shader

准备工作

• 去官网下载 RenderDoc 官网

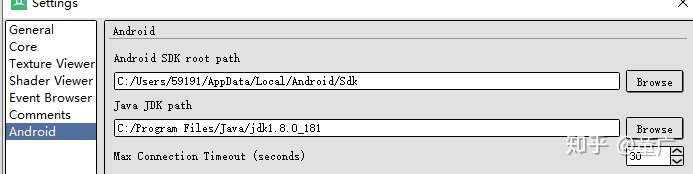

• 安装后依次打开Tools→Settings→Android 配置 Android SDk 和 Java JDK

• 准备一台手机（推荐小米手机）

• • 高通的GPU
  • Android8.x及以下版本
  • Root，并且要解锁System分区。（小米的话Root步骤具体可查看这篇文章）

• 把手机设置为debuggable

• • 下载 mprop
  • 使用命令（需要安装adb，RenderDoc里面也有，目录在 C:\Program Files\RenderDoc\plugins\android）
    adb push mprop-master/armeabi-v7a/mprop /data/local/tmp
    adb shell su
    chmod 755 /data/local/tmp/mprop
    data/local/tmp/mprop debuggable 1
    stop;start
  • 重启之后使用 getprop ro.debuggable看看输出是否是1，如果是1表示设置成功。

连接应用

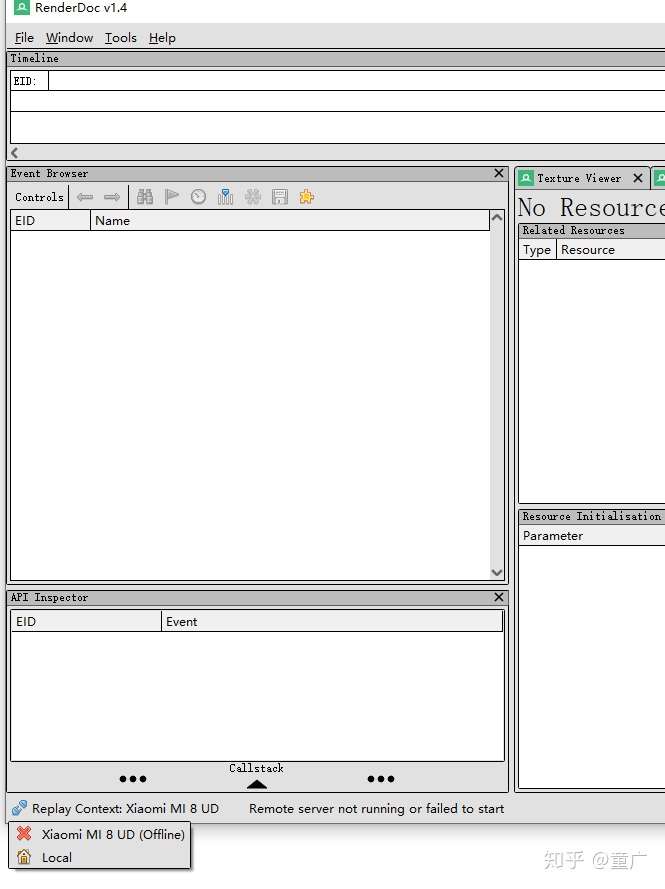

• 打开RenderDoc，点击左下角选择连接的手机，会在手机上自动安装RenderDoc的Android App，保持手机常亮。

成功连接后会是如图显示

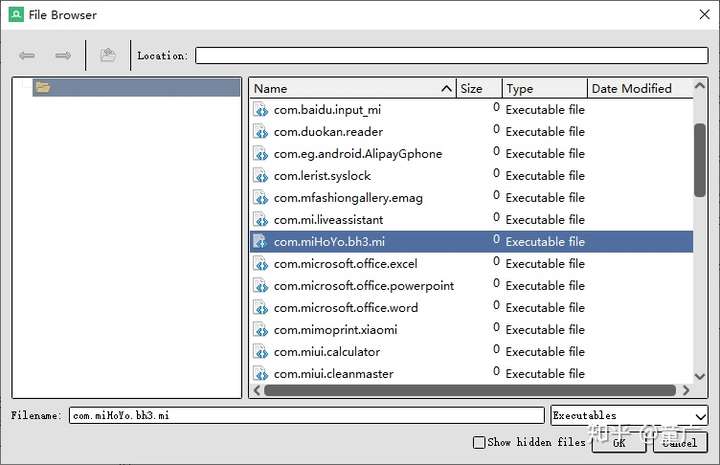

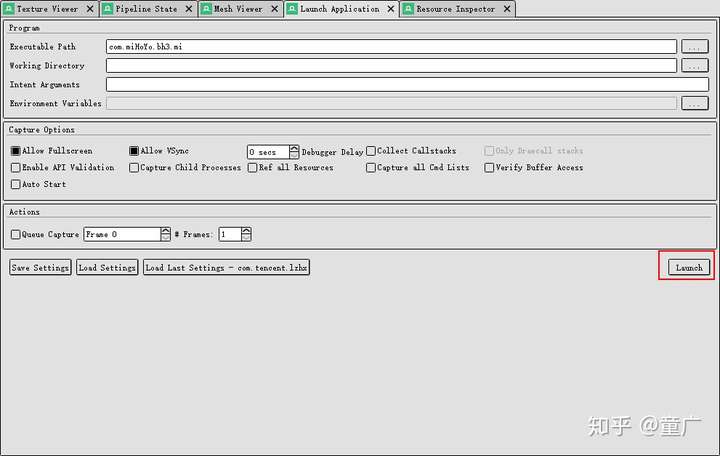

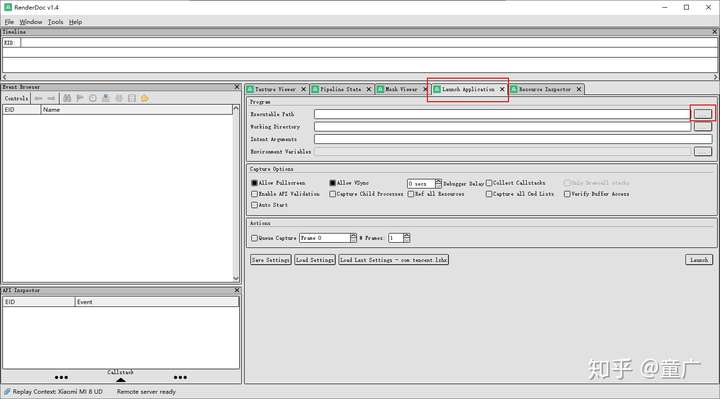

• 选择Launch Application窗口，选择Executable Path，在弹出的窗口中选择你要连接的包名（这里以bh3为例，一般来说可以在手机的设置→应用中看到app的具体包名)，ok之后点击Launch按钮

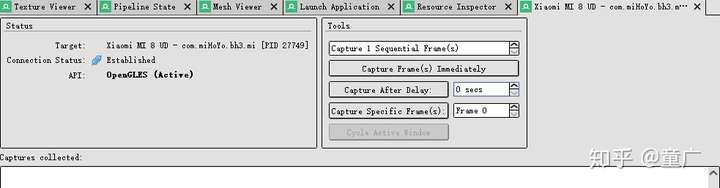

Launch成功后显示如图

截帧

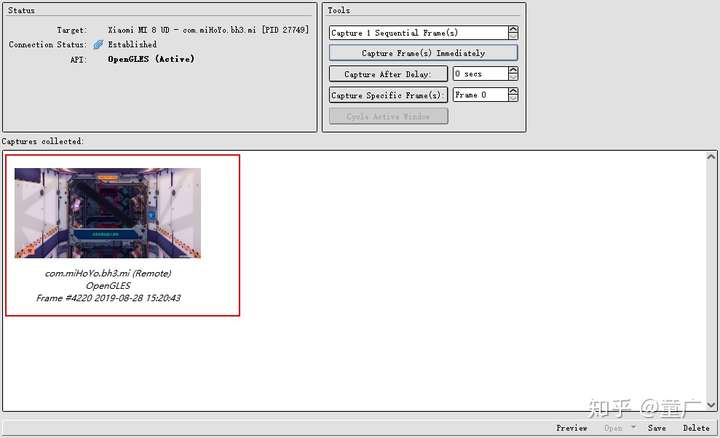

• 点击Capture Frame 截帧

成功之后双击截出的帧，等待加载完数据，就可以开始分析了。当然你也可以右键保存到本地，这样方便下次分析。

分析帧

窗口简介

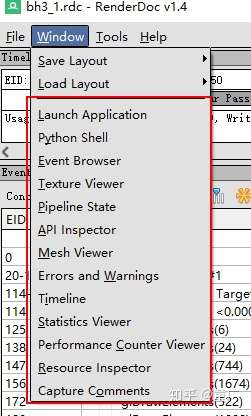

RenderDoc中全部窗口如下：

Launch Application上面说过是用来连接应用和抓帧的 Python Shell，Errors And Warnings 我基本不用，无视。 其他窗口下面我会按照我常用频率来介绍。

Event Browaser

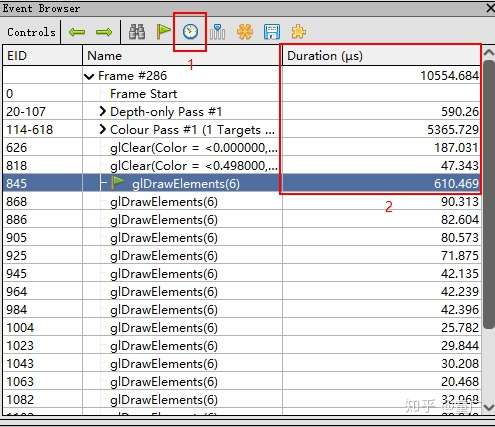

主要用来查看以及选择DrawCall调用，我们分析的单位也是从DrawCall分析。选中单一的DrawCall，其他窗口也会有对应的改变显示，因此在glDrawElements之间跳动，可以很方便的查看到这次Drawcall具体作用。同时点击1处的时钟图标，会在2处显示调用的消耗时间。

Texture Viewer

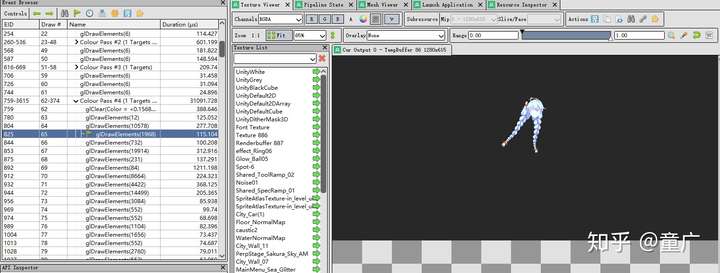

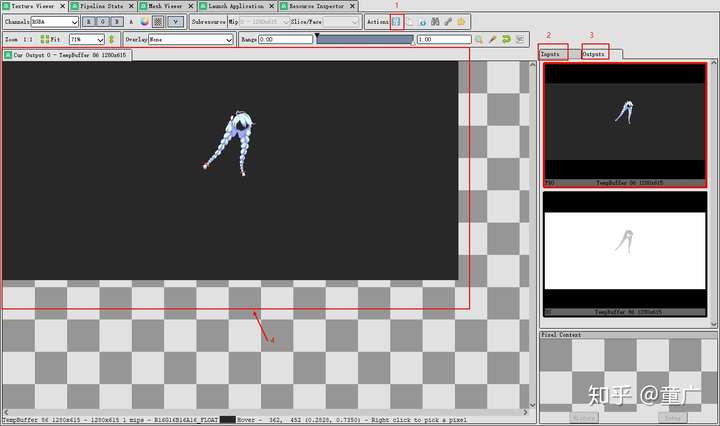

主要用来查看纹理显示，我们可以用它来查看在Event Browaser中选中的DrawCall或者Pass的输入和输出纹理。 2中是输入纹理，3中是输出纹理，在其中选中一个纹理，可以在4中放大显示。点击1按钮可以保存纹理。

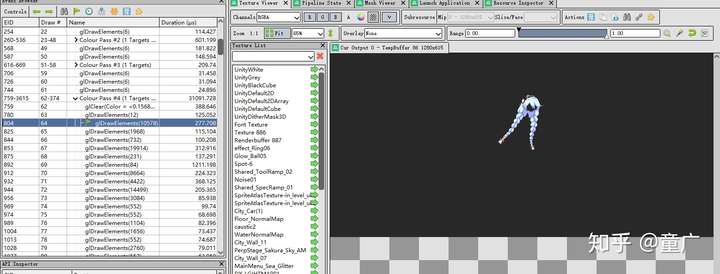

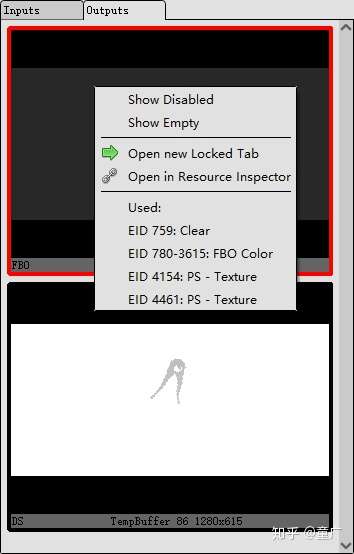

在纹理小窗口中右键弹出一些选项，可以看到这个纹理在哪些DrawCall中使用，点击可以Event Browaser中选中对应的DrawCall。 例如我在一次截帧中顺序选中两个DrawCall。

对比发现第二个DrawCall画的是人物的脸部。

窗口还有两个比较有用的小功能，一个是查看所有纹理，一个是在Resource Inspector中查看当前选中纹理，这里就不多做介绍。

Pipeline State

主要用来查看渲染管线过程，是一个使用很频繁的窗口。(下面介绍以我们绘制脸部的DrawCall为例。)

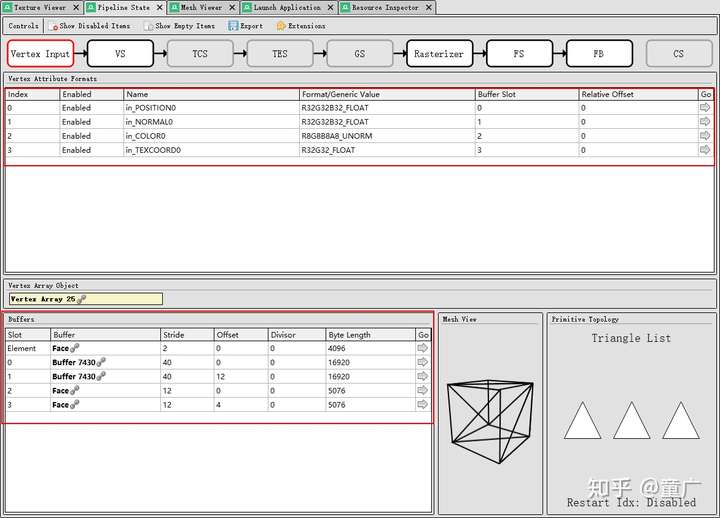

• VTX（Vertex Input）

VTX窗口主要用来查看输入的顶点（包括格式，大小等等），粗略看看就行，后面有更适合看的地方。

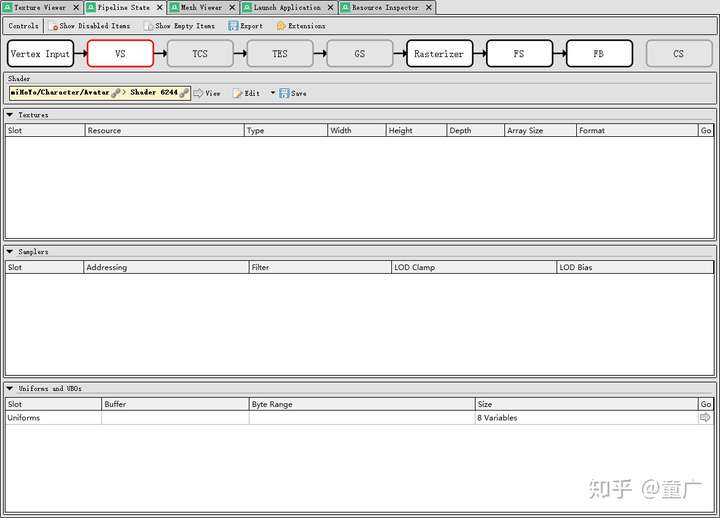

• VS（Vertex Shader） 这个就是顶点着色器了，如图。

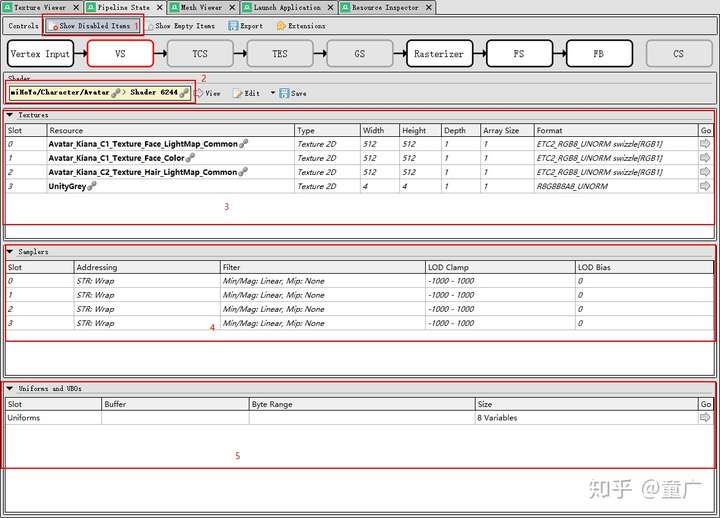

因为基本的上不在顶点着色器中做采样操作，所以这里的纹理和采样器是空的，但是因为后面的PS（像素着色器）和这里基本上是一样的显示和操作，我就点击Show Disabled Items（下图中1处按钮）强行显示出来这个ShaderProgram使用到的纹理和采样器（一般情况下不需要开这个），PS处就不再细介绍了。

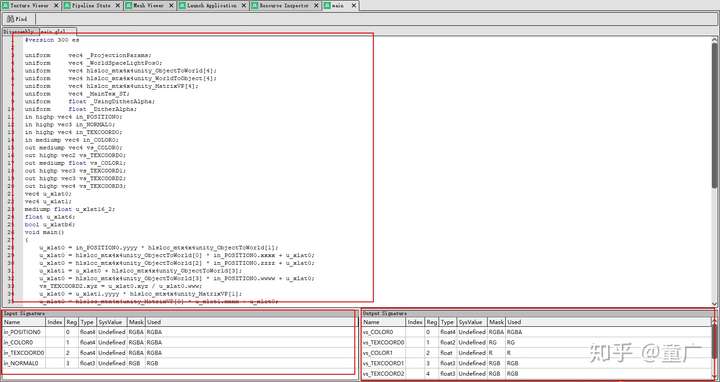

• 2处显示的是ShaderProgramma，可以看到Shader的名字，点击会调到Resource界面，可以看到更详细的内容，后面再介绍。点击View按钮可以看到具体的shader代码，如图。

分别是VShader的代码和VS的输入和输出。在Mesh View 能看到更详细的Mesh数据，这个后面再介绍。

• 3处是VS用到的纹理，可以看到纹理类型，大小，格式等。点击箭头可以在Texture View看到纹理显示，点击资源按钮可以在Resource Inspector中查看。一般来说箭头按钮表示有更详细的信息，资源按钮表示在Resource Inspector有更多的信息。

4处是采样器，可以看到采样纹理的环绕方式（Addressing），过滤方式（filter）等。

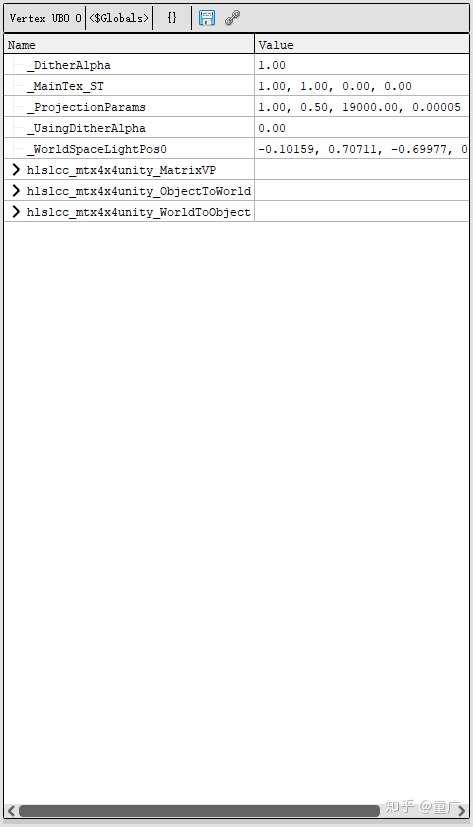

• 5处是VS用到的一些Uniform变量，点击箭头可以看到具体的变量和内容。

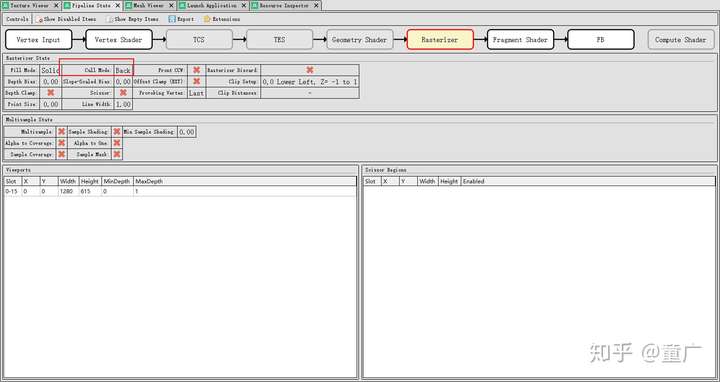

• RS（Rasterizer State）

这个窗口我基本只关注一个 CullMode（裁剪模式），其他变量有兴趣的自己去了解哈。

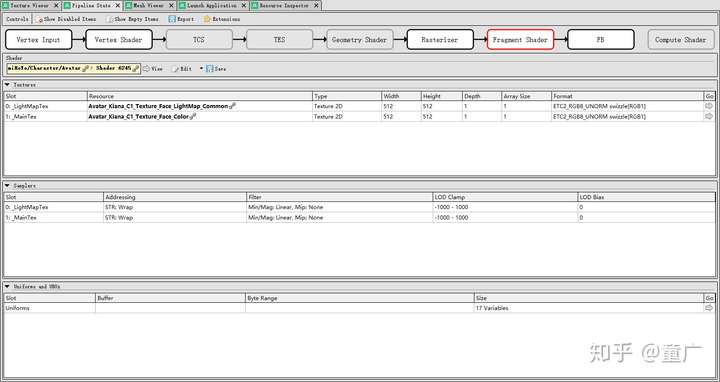

• FS（Fragment Shader）(Pixel Shader) 像素着色器

操作显示和VS差不多，稍微注意下我没开Show Disabled Items，因此我们在上面看到的纹理和采样器就是在PS中真正用到的。

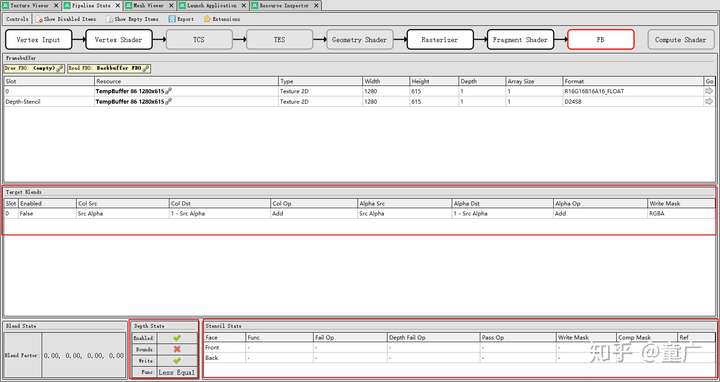

• FB（FrameBuffer）

这个窗口主要关注Alpha混合（是否开启，以及混合模式等），Z-Test（深度测试是否开启，测试函数等等），Stencil Test（模板测试）

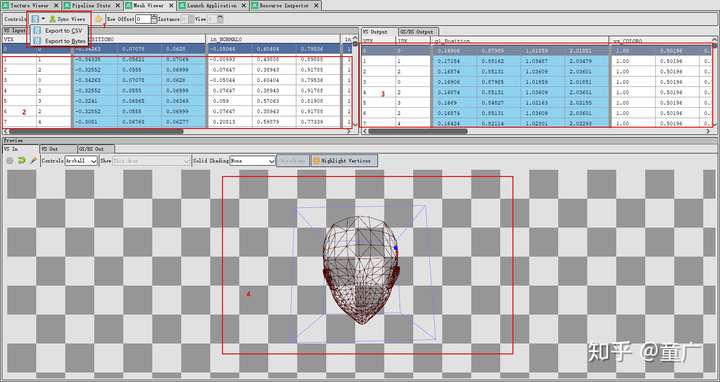

Mesh Viewer

这个窗口主要是用来查看VertexShader中输入输出的顶点数据，一般关注输出的就行。

• 2中的就是输入的顶点数据，3中是输出的顶点数据，4是你输入的Mesh预览，在2中选中任意一个顶点在4中都会以蓝色高亮显示，并且以红色高亮显示当前顶点所在的三角形。
• 在2中选中任意以后，点击1出按钮，可以导出Mesh数据，一般导出成CSV格式，可以根据顶点数据自己生成模型去做测试。

API Inspector

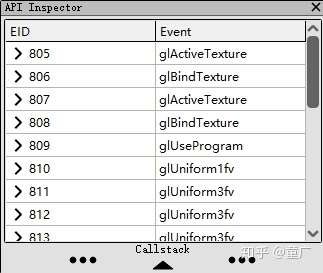

主要用来查看一些切换渲染状态的API调用。

上图可以看到有一些激活绑定纹理，使用ShaderProgram，设置Shader的Uniform变量。

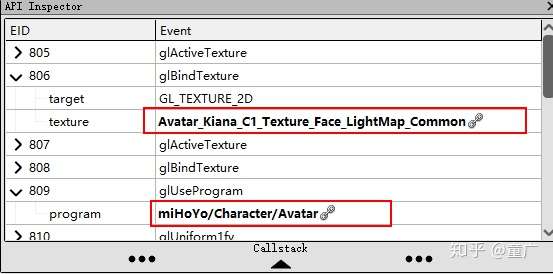

展开后，能看到具体的资源，点击可以跳转到Resource Inspector查看。

Timeline

查看这一帧的时间轴

小旗子表示当前选中的DrawCall。 当我们在TextureViewer中选中一张纹理，时间轴下面会有一些不同颜色的小三角形。

表示这张纹理在这一次DrawCall被读，写，读写，或者清除。

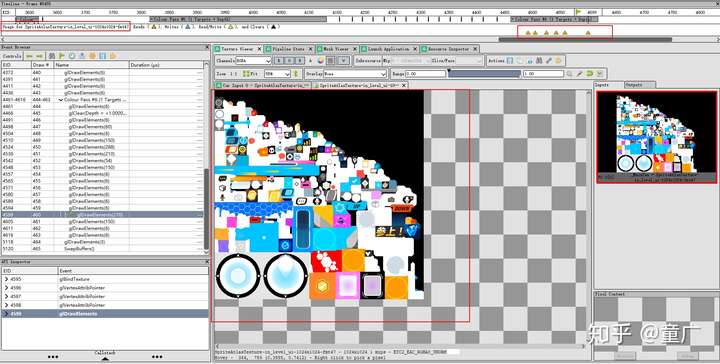

在最左侧可以看到当前查找引用的纹理。 我们选中一张纹理举例。

可以看到这张纹理在6个DrawCall中被读取使用。

Resource Inspector

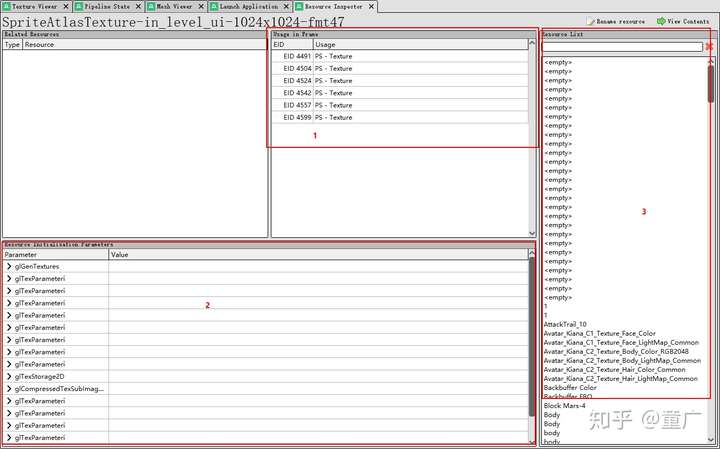

查看这一帧中所有的资源。

• 在1中可以查看到所有引用到这一个资源的的EID，点击可以跳转到Event Brower中选中。
• 2中是初始化这个资源调用的一些OpenGL API，以及调用API传递的参数。（注意这里只是初始化参数，后面改了的话这里也不会改，例如Shader传了不同的Uniform参数，这里看到的也只是第一次的，所以要看真正的值还是要在在PIpeline State中查看。）
• 3中是所有的资源列表。

调试的话可以参考这篇文章Renderdoc调试
